Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 16 févr. 2017 21:33

ps : pour la sécurité : quand on remonte un disjoncteur on se met de coté jamais en face du tableau !
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 16 févr. 2017 21:38

normalement je dis biENsi il y avait un fil mal branché logiquement 500 ma devrait coupé ?

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 16 févr. 2017 21:45

oui

un fil mal branché : par exemple un fil de phase branché sur le neutre : le disjoncteur disjoncte


nota : ne le prends pas mal , chacun a ses limites mais vu ta question je ne pense pas que tu aie suffisamment de formation en électricité .

je te conseille fortement de faire faire la modification par un électricien de métier .
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 16 févr. 2017 21:49

ok tu as raisons ,

je sais qu'il peut y avoir une surchauffe des fils et il y a un risque de feu, je te parle des arc électriques c'est tout.

Je vais t'écouter et voir qui peut m'installer ça.

MERCI

Si non j'ai parfaitement compris .

Avatar de l’utilisateur
lr83
Professionnel PV
Professionnel PV
Messages : 3315
Enregistré le : 30 déc. 2007 01:00
Departement/Region : 83
Professionnel PV : Oui
Localisation : 83
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar lr83 » 17 févr. 2017 09:46

flen42 a écrit :...
déjà il faut couper le disjoncteur 500 mA
...

Et tu as oublié deux étapes essentielles : la mise en sécurité. Dans le cas présent, vérifier l'absence de tension et mettre un scotch pour éviter que quelqu'un ne remonte le disjoncteur alors qu'on s'est absenté deux minutes pour aller pisser :!: :lol: :lol:
Typiquement, madame est de retour à la maison, il fait noir, elle se dit p.tain le disjoncteur à encore sauté, elle remonte le disjoncteur et c'est là que les accidents arrivent :(

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 10:10

Salut

J'ai fais le branchement comme tu as dis ,mais ça ne fonctionne pas le 500 ma ok ,le 30 ma du bas ok ,mais le 30 ma du haut saute.

La phase du 500 ma c,est bien le cable rouge qui est en haut (tu avais raison), j'ai défait le compteur pour être sur du cable de phase ,il commence en noir et fini en rouge en 6mm2 .
Avant que tu me pose la question, j'ai remplacer le pontage par du 6mm2,j'ai respecté a la lettre ce que tu m'as dit (aucun arc aucune surchauffe).

Je te résume le branchement;
phase rouge direct du 500 ma 6mm2 sur N°1 DU EM111
Phase marron onduleur sur N° 2 DU EM111
fil marron 6mm2 qui part du N°2 a la phase noire du C15
Neutre onduleur sur N a droite
Neutre n a gauche qui va a au neutre du c15.

Vu que ça fonctionne pas j'ai remis la phase 6 mm2 du c15 au N°1 DU EM111et celui de l'onduleur en N°2

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 12:21

fil marron 6mm2 qui part du N°2 a la phase noire du C15
??? pour quoi pas sur la borne noire commun des phases

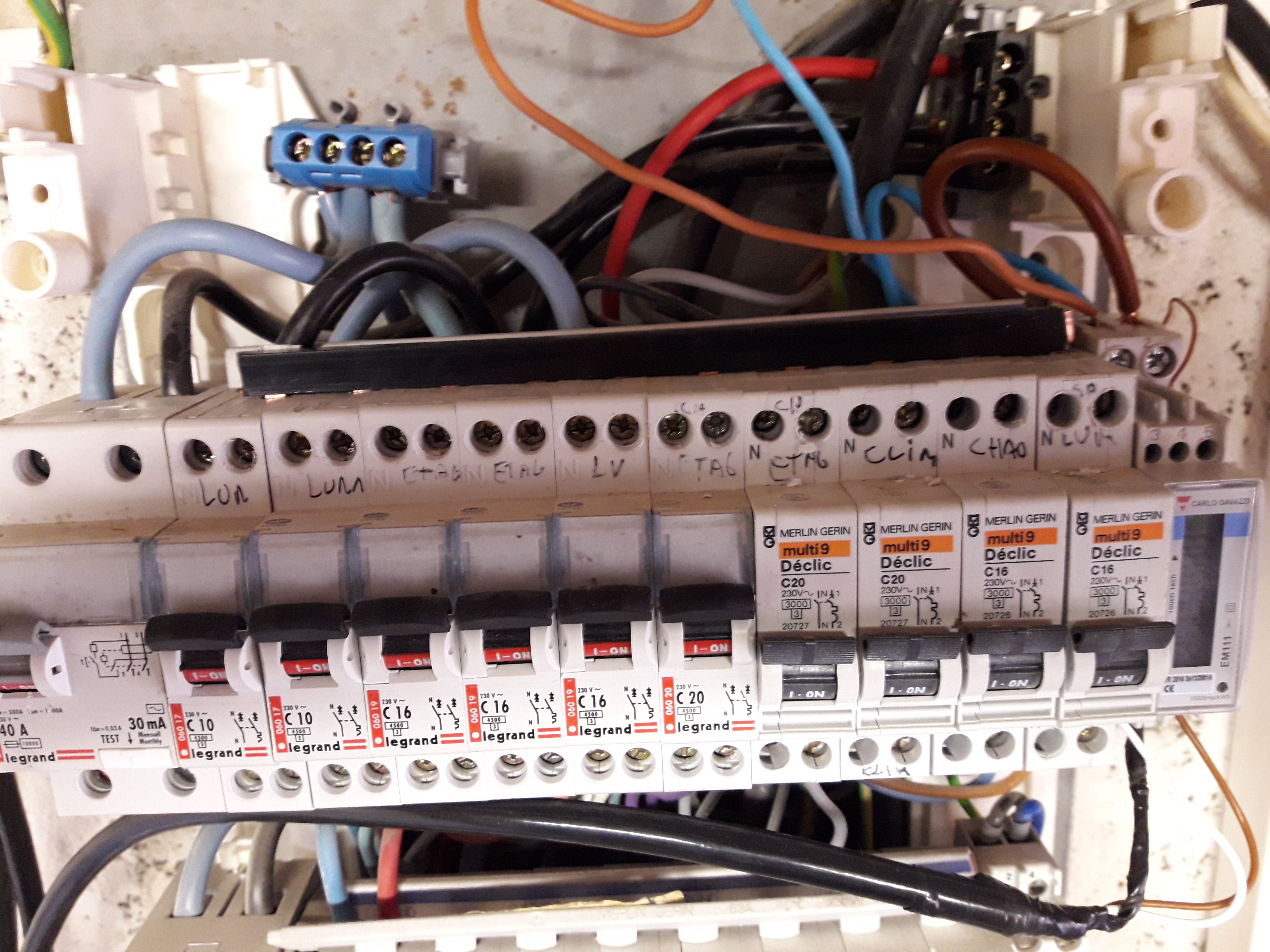

+ une photo d'ensemble svp
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 13:12

J' ai remis comme au début a cause du frigo...

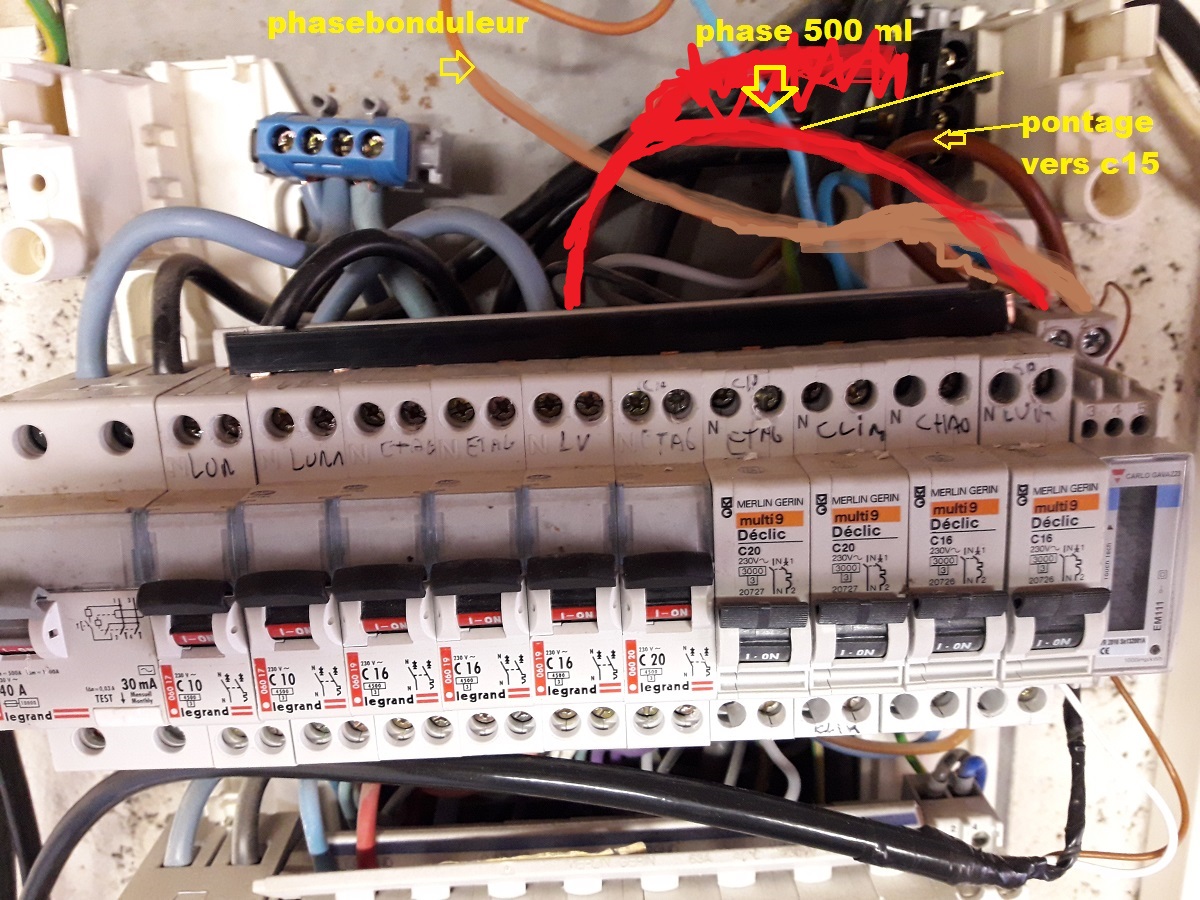

Mais j'ai dessiné sur la photo l'isntallation de ce matin
les neutres j'ai rien changer


Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 13:53

le pont marron doit aller sur le bornier noir et non sur un C16
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 15:07

ici

merci

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 15:11

oui ici !


le disjoncteur du haut disjoncte car si le pont est sur un C16 alors il y a un courant inverse qui se produit dans le disjoncteur

si le pont est ICI ! alors le courant viendra normalement depuis le bornier noir vers le disjoncteur
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 15:43

Quand j'allume le solaire le 30 ml saute



Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 16:26

alors il faut faire pareil avec le neutre

déplace le neutre qui va sur le C16 sur la borne générale bleu
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 16:56

Salut

Ok ça ne saute plus maintenant .

MERCI
je ne me réjouie pas trop vite .
Les données me paraissent un peu plus réelles a voir maintenant sur deux jourS et vérifiCATION DE l'injection.


par contre pour le fil solaire 1.5 c'est suffisant ?
Modifié en dernier par foufinou66 le 17 févr. 2017 17:18, modifié 1 fois.

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 17:18

ha ! bien !

alors on a quelle valeur sur le Em111 et quelle valeur sur le compteur ENEDIS ?
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 17:21

Alors

Je dois regarder quoi exactement sur em111 ils y a des valeurs partout
pareil pour le compteur enedis

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 17 févr. 2017 17:25

sur le Em111 : page d’affichage 2 en kW

sur le compteur ENEDIS : bouton bleu du haut 4 appuis = Puissance instantanée en kVA
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 17 févr. 2017 17:53

j'ai un compteur linky

foufinou66
Messages : 138
Enregistré le : 23 déc. 2016 22:43
Departement/Region : 66
Professionnel PV : non
Localisation : pia
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar foufinou66 » 18 févr. 2017 11:44

Bonjour

Tu peux me dire si c'est bien :

Sur le logiciel internet SOLAX
Feed in Power : Courrant fourni par Enedis
Solar Power : Energie solaire
Outpout Power : ?

Je ne sais toujours pas si l'injection ce fait dans le réseau EDF et si oui combien, tu m'as dis de regarder sur le compteur Enedis ,mai je ne vois pas l'option cité .

Sur l'onduleur Solax:
Power : Energie solaire
Psrid : Energie importé ou exporté

Merci .

Pour le momment le site internet et hs.

Avatar de l’utilisateur
flen42
Professionnel PV
Professionnel PV
Messages : 3945
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Lecture graphique données onduleur sur internet

Messagepar flen42 » 18 févr. 2017 12:22

j'ai déjà répondu à la question le 15 02 à 7 h 14 :

la courbe verte : solar power est la puissance en entrée d'onduleur ( celle des modules sur le toit )
l
a courbe rouge : out put power est la puissance en sortie AC de l'onduleur , l'écart entre les 2 courbes augmente quand la puissance diminue : c'est normal le rendement de l'onduleur est moins bon à faible puissance

reste la courbe feed in power :

le compteur Em111 compte dans les 2 sens et envoie à l'onduleur les 2 valeurs de puissance
si le EM111 est correctement branché alors la doc du monitoring ( http://www.solaxpower.com/wp-content/up ... -Guide.pdf ) indique :
FEED IN POWER –This is the amount of power that is either being taken off the grid or what is being exported the grid. If there was energy being taken from the grid the figure would be a minus number
en français : Feed in power : cette quantité de puissance est soit celle prise au réseau soit celle injectée sur le réseau . si l'énergie est prise au réseau il y aura un signe négatif

la courbe bleu passe en négatif quand on prend de l'energie au réseau et passe en positif quand on injecte de l'energie au réseau


pour le linky : ENEDIS n'a pas fournis de notice ? va le telecharger sur leur site .
je ne connais pas par coeur les boutons mais ça doit pas etre bien compliqué !
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !
Fronius Service Partner , SAV SMA , Etudes, Aide, Vente de matériel aux particuliers
