Panne onduleur SIAC Soleil 3000 "échec relais"

Modérateur : GPPEP - Conseil Administration



silicium81
Membre GPPEP
Membre GPPEP
Messages : 2240
Enregistré le : 04 mars 2009 01:00
BDPV : silicium81
Departement/Region : 81000
Professionnel PV : non
Localisation : 81

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar silicium81 » 02 mai 2019 14:32

JujuY a écrit :Je lis 30 000 manœuvres (et non pas heures) à 35A et 100 000 manœuvres à 20A (et non pas 1 million d'heures).


honte à moi, tu as totalement raison, c'est bien le nombre de commutations qui est donné dans les docs...
Producteur d'électricité depuis le 17-08-2009 2940Wc en Rec Solar, SMA3000 TL-20, Intersole
+ 14,4kWc en Sunpower, SMA7000HV, Bac Acier (20 MWh produits par an)
BDPV 3kWc et sujet
BDPV 14,4kWc et sujet
Mon petit forum technique http://vae-tech.forumactif.org/

JujuY
Modérateur
Modérateur
Messages : 8352
Enregistré le : 13 juil. 2009 01:00
BDPV : jujuy
Departement/Region : 69
Professionnel PV : Non
Localisation : 69 / Rhône

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar JujuY » 02 mai 2019 15:46

Hubaix a écrit :..... Relais commandés chez Farnell...

En vous lisant, j'ai bien noté :

- Fil en 2,5mm² sur les contacts (pour dissipation de chaleur)
- Disposition des contacts différente de l'origine

Bonne journée

Les fils de raccordement de la bobine peuvent être plus fins
Yves

Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont vertes ou rouges

Image Prod. jour maxi : 65,59 kWh, 22/06/12, Puis. maxi sur 1 min : 10,02 kW, 06/05/12 Firmware onduleur SMA : 3.01

Hubaix
Messages : 15
Enregistré le : 01 mai 2019 12:40
Departement/Region : 73
Professionnel PV : Non

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar Hubaix » 08 mai 2019 12:22

Bonjour à tous,
Je reviens donner des nouvelles:

J'ai reçu les relais et ai réalisé le câblage hier (ATTENTION : c'est quand même un peu... délicat et laborieux... heureusement que j'ai un peu de pratique dans ce genre de bricolage !)

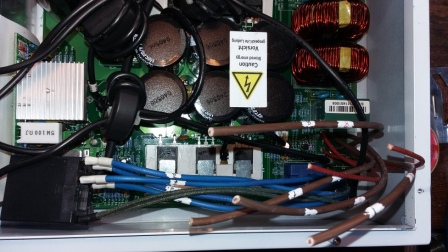

- J'ai ressorti les 12 fils (sans tenir compte des communs sur le CI) pour une meilleure dissipation de chaleur. 2,5mm² pour les contacts, 1,5mm² pour les bobines. fer à souder classique 60W, bien suffisant .
- Il a fallu très légèrement nettoyer et agrandir les trous d'origine pour passer les 2,5mm² (mini perçeuse mèche 1,2mm)
Image Image
- Les relais sont trop volumineux pour être "casés" dans le boitier noir (qui n'est d'ailleurs pas vide sur mon modèle). C'est leur propre câblage qui les maintient, éloignés de tout, contre le couvercle extérieur avant.

.... et en fin d'après-midi.... :D
Image avec environ 500W de production, jusqu'à l'extinction normale 2 heures plus tard.


Ce matin, en me levant (après le soleil :? ), déception :shock: : j'ai trouvé l'onduleur au rouge "défaut isolation" bien qu'il n'ai produit que 2Wh avec, sans doute, très peu de puissance (lever du jour).
L'installation fonctionne normalement depuis, après 1 redémarrage!!?! (environ 230W : il pleut)
Ma longue expérience de dépannages électriques me fait soupçonner la dernière intervention, plutôt qu'un "vrai" défaut d'isolement sur le champ PV extérieur. Je n'ai peut-être pas assez bien nettoyé la carte après mon travail (poussières métalliques, résidus de pâte à souder, si cela se reproduit : je redémonte :oops:

A suivre donc !

JujuY
Modérateur
Modérateur
Messages : 8352
Enregistré le : 13 juil. 2009 01:00
BDPV : jujuy
Departement/Region : 69
Professionnel PV : Non
Localisation : 69 / Rhône

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar JujuY » 08 mai 2019 12:30

En principe le défaut isolation c'est en relation avec le champ PV, donc le circuit DC. Probablement une conséquence de la pluie

je trouve tes fils un peu longs, mais ce n'est pas facile de "voir" à distance
Yves

Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont vertes ou rouges

Image Prod. jour maxi : 65,59 kWh, 22/06/12, Puis. maxi sur 1 min : 10,02 kW, 06/05/12 Firmware onduleur SMA : 3.01

Hubaix
Messages : 15
Enregistré le : 01 mai 2019 12:40
Departement/Region : 73
Professionnel PV : Non

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar Hubaix » 08 mai 2019 14:02

Une drôle de coïncidence, n'ayant jamais eu ce défaut avant ma modif.
D'autre part il faudrait incriminer le câblage lui-même des capteurs, car il n'y a aucune partie métallique dans le champ PV ( tuiles individuelles en verre). Il est vrai qu'il y a un connecteur entre chacune des tuiles...

J'ai laissé les fils un peu longs(15 à 20cm) dans l'expectative de savoir où et comment caser les relais au remontage. Cependant j'ai vraiment soigné le denudage et les soudures.

silicium81
Membre GPPEP
Membre GPPEP
Messages : 2240
Enregistré le : 04 mars 2009 01:00
BDPV : silicium81
Departement/Region : 81000
Professionnel PV : non
Localisation : 81

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar silicium81 » 08 mai 2019 14:08

- Il a fallu très légèrement nettoyer et agrandir les trous d'origine pour passer les 2,5mm² (mini perçeuse mèche 1,2mm)


J’espère que la métallisation des trous (liaisons entre face inférieure et supérieure du circuit imprimé) n'a pas été coupé car sinon...
Producteur d'électricité depuis le 17-08-2009 2940Wc en Rec Solar, SMA3000 TL-20, Intersole
+ 14,4kWc en Sunpower, SMA7000HV, Bac Acier (20 MWh produits par an)
BDPV 3kWc et sujet
BDPV 14,4kWc et sujet
Mon petit forum technique http://vae-tech.forumactif.org/

Hubaix
Messages : 15
Enregistré le : 01 mai 2019 12:40
Departement/Region : 73
Professionnel PV : Non

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar Hubaix » 08 mai 2019 14:11

J'y ai veillé en vérifiant à chaque fois qu'il y avait soudure sur le fil traversant des deux côtés du CI !

JujuY
Modérateur
Modérateur
Messages : 8352
Enregistré le : 13 juil. 2009 01:00
BDPV : jujuy
Departement/Region : 69
Professionnel PV : Non
Localisation : 69 / Rhône

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar JujuY » 08 mai 2019 18:02

En pratique des trous métallisés peuvent aussi servir à connecter des pistes imprimées en couche interne (circuit imprimé avec 4 couches (voire plus) 2 couches externes et 2 couches internes). Dans une carte bien conçue, on banni ce genre de liaison pour des trous avec des composants traversants.

Le problème d'isolement est-il ré-apparu ?
Yves

Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont vertes ou rouges

Image Prod. jour maxi : 65,59 kWh, 22/06/12, Puis. maxi sur 1 min : 10,02 kW, 06/05/12 Firmware onduleur SMA : 3.01

Hubaix
Messages : 15
Enregistré le : 01 mai 2019 12:40
Departement/Region : 73
Professionnel PV : Non

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar Hubaix » 08 mai 2019 19:23

Le problème d'isolement n'est pas réapparu.

Fonctionnement toute la journée, sous de grosses pluies, petite puissance et arrêt normal.
Je vais essayer de récupérer un mesureur d'isolement pour faire des mesures entre chaque string et la terre (et entre eux), la nuit sous la pluie ce serait bien ;) !
A suivre demain.
En tout cas merci encore à vous tous....

Hubaix
Messages : 15
Enregistré le : 01 mai 2019 12:40
Departement/Region : 73
Professionnel PV : Non

Re: Panne onduleur SIAC Soleil 3000 "échec relais"

Messagepar Hubaix » 09 mai 2019 20:51

...RAS aujourd'hui, fonctionnement normal....
