Installation 3kWc dans le 68

Messagepar Ricweb13 » 01 févr. 2013 18:13

Bonjour,

Après vos avis et votre aide pour lesquels je vous remercie vivement, je vous présente l'installation 3 Kwc qui sera effectuée dans la dernière semaine de février (si le temps est favorable !)

Il s'agit de 12 panneaux Solar-Fabrik Premium L 250 intégrés répartis sur 2 pans de toiture à pente 45 °sur une surface totale de 20 m2 :
- 6 panneaux sur un pan orientation -10°S
- 6 panneaux sur un pan orientation +67°S
L'onduleur est un Power-One - Aurora PVI-3.0-OUTD-S
La production attendue en vente totale est de 2752 kwh/an
Le raccordement ERDF est programmé pour début mars

Je vous présenterai le déroulement de l'installation.
Cordialement,
Ricweb13

Titre corrigé

Yves pour la modération
Modifié en dernier par Ricweb13 le 02 févr. 2013 00:31, modifié 3 fois.

Regismu
BDPV
BDPV
Messages : 27627
Enregistré le : 10 juil. 2009 01:00
BDPV : regismu
Departement/Region : 13
Professionnel PV : non
Localisation : 13
Contact :

Re: Installation 3Kwc dans le 68

Messagepar Regismu » 01 févr. 2013 18:16

:sun: on attends la suite avec plein de photos :sun:
******* Signature non conforme, merci de lire la Charte avant d'en refaire une *******

Ricweb13
Membre GPPEP
Membre GPPEP
Messages : 53
Enregistré le : 10 nov. 2012 14:33
Departement/Region : 68
Professionnel PV : Non

Re: Installation 3Kwc dans le 68

Messagepar Ricweb13 » 22 mars 2013 17:02

Bonjour à tous.

L'installation a été effectuée malheureusement pendant la fermeture provisoire du forum.
Je vous soumets tout de même quelques photos.

Le passage du Consuel est prévu jeudi le 28 mars prochain.

D'avance, merci pour vos éventuels commentaires.
Cordialement.










Modifié en dernier par Ricweb13 le 22 mars 2013 17:54, modifié 1 fois.

flen42
Professionnel PV
Professionnel PV
Messages : 4414
Enregistré le : 20 déc. 2009 01:00
BDPV : flen42
Departement/Region : 42
Professionnel PV : installateur
Localisation : Loire
Contact :

Re: Installation 3Kwc dans le 68

Messagepar flen42 » 22 mars 2013 17:22

bonjour,

et la partie élec ? pas de photos ?
SOLGIE : Les Énergies Renouvelables ? C'est tout Naturel !

Avatar du membre
sarl ALIZON
Professionnel PV
Professionnel PV
Messages : 199
Enregistré le : 15 sept. 2008 01:00
Departement/Region : 54
Professionnel PV : Installateur
Localisation : 54/88/57/67/68
Contact :

Re: Installation 3Kwc dans le 68

Messagepar sarl ALIZON » 22 mars 2013 20:59

il manque la photo du branchement de la terre de la maison

silicium81
Membre GPPEP
Membre GPPEP
Messages : 2276
Enregistré le : 04 mars 2009 01:00
BDPV : silicium81
Departement/Region : 81000
Professionnel PV : non
Localisation : 81

Re: Installation 3Kwc dans le 68

Messagepar silicium81 » 22 mars 2013 21:27

Le bornier de terre aurait été avantageusement placé au niveau du boitierAC pour limiter au maximum les longueurs de câble entre parasurtenseur et onduleur (risque de surtension non absorbés). Voir le schéma ci-dessous:
Producteur d'électricité depuis le 17-08-2009 2940Wc en Rec Solar, SMA3000 TL-20, Intersole
+ 14,4kWc en Sunpower, SMA7000HV, Bac Acier (20 MWh produits par an)
BDPV 3kWc et sujet
BDPV 14,4kWc et sujet
Mon petit forum technique http://vae-tech.forumactif.org/

Regismu
BDPV
BDPV
Messages : 27627
Enregistré le : 10 juil. 2009 01:00
BDPV : regismu
Departement/Region : 13
Professionnel PV : non
Localisation : 13
Contact :

Re: Installation 3Kwc dans le 68

Messagepar Regismu » 22 mars 2013 23:22

tu as des photos avant qu'il mette l'ecran soustoiture :?
******* Signature non conforme, merci de lire la Charte avant d'en refaire une *******

Avatar du membre
photoHD
Professionnel PV
Professionnel PV
Messages : 824
Enregistré le : 09 mars 2010 00:51
Departement/Region : 86
Professionnel PV : artisan installateur
Localisation : 86 (vienne) et dans un rayon de 50Km aux alentours
Contact :

Re: Installation 3Kwc dans le 68

Messagepar photoHD » 23 mars 2013 01:26

bonjour

plusieurs choses à vérifier

sous le film sous toiture, ont ils ajouté des planches entre les liteaux ? et si oui qu'elle est leurs largeur ?
le film sous toiture as t-il été remonté de chaque cotés dans les abergements latéraux afin d'éviter que la condensation ne passe de chaque cotés

par contre ce qui est sur c'est que les modules sont mal montés et ils vont devoir le refaire
comme vous pourrez les constater sur la notice de pose ici => http://www.solar-fabrik.de/fileadmin/us ... 656_FR.pdf
regarder à la page 16, il faut impérativement 3 étrier/crochet de verre par modules (dans le milieu) or il n'en n'ont posé qu'un seul et cela est insuffisant pour résister à l'arrachement en cas de très fort vent, de plus si un module venait à avoir un soucis la garantie ne pourrais pas s'appliquer car les instructions de montage n'ont pas été respecté

même si la parti électrique à l'air de respecter dans l'ensemble les normes, cela n'est vraiment pas joli, de la moulure aurais été de meilleur gout

crdl
Ma présentation : Photovolt-HD

Devenez producteur d'électricité et participez aux économies d'énergies

Partenaire officiel Sunpower (Sunpower Residential Installer)

Ma fiche installateur sur BDPV Image

Avatar du membre
ENR41
Professionnel PV
Professionnel PV
Messages : 4048
Enregistré le : 01 mars 2009 01:00
BDPV : enr41
Departement/Region : centre
Professionnel PV : installateur + etude
Localisation : 41 loir et cher ( centre) intervention sur département 41 36 37
Contact :

Re: Installation 3Kwc dans le 68

Messagepar ENR41 » 23 mars 2013 09:01

photoHD a écrit :bonjour


par contre ce qui est sur c'est que les modules sont mal montés et ils vont devoir le refaire
comme vous pourrez les constater sur la notice de pose ici => http://www.solar-fabrik.de/fileadmin/us ... 656_FR.pdf
regarder à la page 16, il faut impérativement 3 étrier/crochet de verre par modules (dans le milieu) or il n'en n'ont posé qu'un seul et cela est insuffisant pour résister à l'arrachement en cas de très fort vent, de plus si un module venait à avoir un soucis la garantie ne pourrais pas s'appliquer car les instructions de montage n'ont pas été respecté

même si la parti électrique à l'air de respecter dans l'ensemble les normes, cela n'est vraiment pas joli, de la moulure aurais été de meilleur gout

crdl


confirme, il manque des crochets verre sur les panneaux

il ont pas enlevé les anciens liteaux apparement, l 'est est pose dessus?
tu peu prendre une photo de l interieur du comble perdu
Philippe
producteur autoconso;gppep06916
écrire ce que l'on doit faire,faire ce que l'on a écrit et écrire ce que l on a fait
Sunpower et Fronius partenair INSOCO
présentation : viewtopic.php?f=76&t=13266
Ma fiche BDPV Image

Avatar du membre
ericg
Modérateur
Modérateur
Messages : 5222
Enregistré le : 23 mars 2009 01:00
Localisation : 31

Re: Installation 3Kwc dans le 68

Messagepar ericg » 23 mars 2013 09:24

Par contre je viens de regarder la notice, un coup il montre 5 crochets, un coup 4...
En l'etat, la pose est conforme Solrif (3 crochets) mais pas Solar Fabrik effectivement.

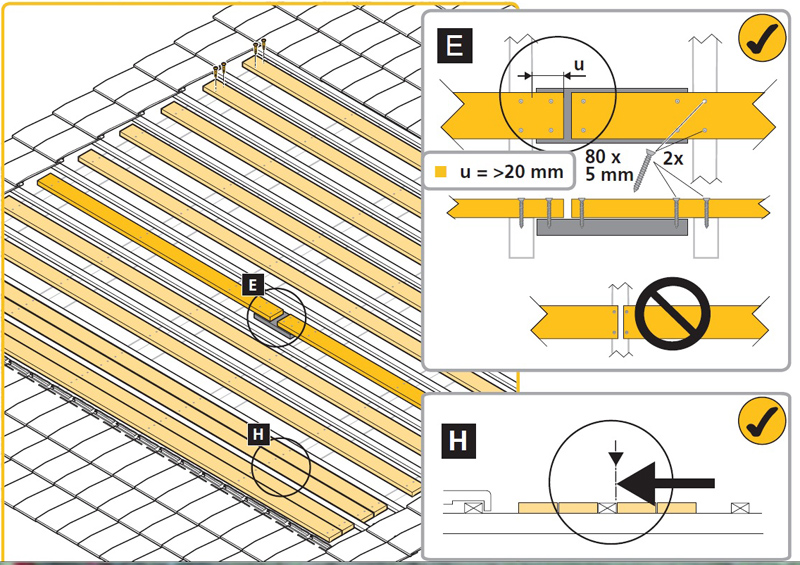

Dans la notice, il pose l'EST sur liteau et planches horizontaux....pas top comme exemple.
J'ai bien l'impression qu'ici, les planches verticales ont été fixées sur les liteaux...
Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont de couleur verte ou rouge
Ma fiche BDPV - Mon site avec ma prod grace à Jsunnyreports*

Avatar du membre
ENR41
Professionnel PV
Professionnel PV
Messages : 4048
Enregistré le : 01 mars 2009 01:00
BDPV : enr41
Departement/Region : centre
Professionnel PV : installateur + etude
Localisation : 41 loir et cher ( centre) intervention sur département 41 36 37
Contact :

Re: Installation 3Kwc dans le 68

Messagepar ENR41 » 23 mars 2013 09:33

ericg a écrit :Par contre je viens de regarder la notice, un coup il montre 5 crochets, un coup 4...
En l'etat, la pose est conforme Solrif (3 crochets) mais pas Solar Fabrik effectivement.
Dans la notice, il pose l'EST sur liteau et planches horizontaux....pas top comme exemple.
J'ai bien l'impression qu'ici, les planches verticales ont été fixées sur les liteaux...


normalement c est l étude qui préconise le nombre de crochets suivant disposition et nombres
et souvent plus sur les panneaux rives
Philippe
producteur autoconso;gppep06916
écrire ce que l'on doit faire,faire ce que l'on a écrit et écrire ce que l on a fait
Sunpower et Fronius partenair INSOCO
présentation : viewtopic.php?f=76&t=13266
Ma fiche BDPV Image

Avatar du membre
saturnain
BDPV
BDPV
Messages : 671
Enregistré le : 17 févr. 2009 01:00
Localisation : 91

Re: Installation 3Kwc dans le 68

Messagepar saturnain » 23 mars 2013 10:58

L'EST est vraiment mal posé, non seulement il est sur les liteaux horizontaux mais en plus il n'est pas tendu.
C'est dommage car le reste a l'air plutôt propre.

Ricweb13
Membre GPPEP
Membre GPPEP
Messages : 53
Enregistré le : 10 nov. 2012 14:33
Departement/Region : 68
Professionnel PV : Non

Re: Installation 3Kwc dans le 68

Messagepar Ricweb13 » 23 mars 2013 11:08

Bonjour,

Merci à tous pour vos commentaires.

J'ai transmis l'essentiel de vos remarques à l'entreprise et je vous ferai part de sa réponse.

Je n'ai pas de photo avant l'écran sous toiture.

Je viens de prendre des photos de l'intérieur dont je vous en communique une.


crolles
Professionnel PV
Professionnel PV
Messages : 4980
Enregistré le : 03 mars 2008 01:00
BDPV : crolles
Departement/Region : 38
Professionnel PV : Ancien BE - Retraité
Localisation : 38/Isère

Re: Installation 3Kwc dans le 68

Messagepar crolles » 23 mars 2013 11:09

Exactement ce qu'il ne faut pas faire alors...
:sun:
A présent bénévole pour les Centrales Villageoises du Grésivaudan Grési21 : viewtopic.php?f=76&t=12910&start=20 et https://gresi21centralesvillageoises.com/
Sur BDPV depuis Fev 2008 http://www.bdpv.fr/fiche_utilisateur.php?util=crolles

Avatar du membre
ericg
Modérateur
Modérateur
Messages : 5222
Enregistré le : 23 mars 2009 01:00
Localisation : 31

Re: Installation 3Kwc dans le 68

Messagepar ericg » 23 mars 2013 13:29

Et les planches verticales sont reprises sur les liteaux (il y en a même un qui a eclaté). Celà n'est pas conforme, mécaniquement les liteaux ne sont pas prévus pour celà.
L'installation est à deposer et à refaire.
Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont de couleur verte ou rouge
Ma fiche BDPV - Mon site avec ma prod grace à Jsunnyreports*

Avatar du membre
ENR41
Professionnel PV
Professionnel PV
Messages : 4048
Enregistré le : 01 mars 2009 01:00
BDPV : enr41
Departement/Region : centre
Professionnel PV : installateur + etude
Localisation : 41 loir et cher ( centre) intervention sur département 41 36 37
Contact :

Re: Installation 3Kwc dans le 68

Messagepar ENR41 » 23 mars 2013 19:54

photoHD a écrit :bonjour

même si la parti électrique à l'air de respecter dans l'ensemble les normes, cela n'est vraiment pas joli, de la moulure aurais été de meilleur gout

crdl


et oui mais le tube irl c est moins cher :x
Philippe
producteur autoconso;gppep06916
écrire ce que l'on doit faire,faire ce que l'on a écrit et écrire ce que l on a fait
Sunpower et Fronius partenair INSOCO
présentation : viewtopic.php?f=76&t=13266
Ma fiche BDPV Image

Avatar du membre
saturnain
BDPV
BDPV
Messages : 671
Enregistré le : 17 févr. 2009 01:00
Localisation : 91

Re: Installation 3Kwc dans le 68

Messagepar saturnain » 24 mars 2013 05:27

Admettons dans les combles mais autour de l'onduleur deux mètres de goulotte ce n'est pas la ruine quand même. Si un jour on doit modifier le câblage par exemple pour changer l'onduleur, il faudra peut-être couper l'IRL dans la longueur...
A la rigueur des tubes avec des coudes et des boites de dérivation ne me dérangent pas trop, mais là c'est un peu cheap en effet.
Perso je n'avais même pas les IRL : viewtopic.php?f=26&t=19414 :(

Avatar du membre
Neovolt
Professionnel PV
Professionnel PV
Messages : 2
Enregistré le : 26 août 2009 01:00
Professionnel PV : Oui
Localisation : 68
Contact :

Re: Installation 3Kwc dans le 68

Messagepar Neovolt » 25 mars 2013 15:19

Bonjour, à tous,
Je suis l’installateur de Ricweb13 et je tiens à vous remercie de vos remarques, pour certaines très constructives. Je voudrais quand même préciser certains points :
La ste Néovolt existe depuis 4 ans nous sommes électriciens, chauffagistes et installateurs sanitaires. Nos salariés ont tous plus de 15 ans d’expérience. Nous n’avons à ce jour enregistré aucune plainte, notre assureur est un homme heureux car il n’a jamais eu à sortir d’argent de sa poche pour nous.
Notre relation avec Solar Fabrik existe depuis plus de 3 ans pour deux activités :
- La commercialisation de leurs produits dans l’est de la France (NV diffusion, notre marque grossiste),
- La pose et la mise en œuvre de leurs produits.
Certains de vos commentaires sur la qualité de notre pose ont été très désobligeants. Je rappelle pour ceux qui ne l’avaient pas compris que nous somme en Alsace et nos toits sont généralement inclinés à 45°, par conséquent la pose de trois crochets dont un au milieu est suffisante pour assurer la pérennité de l’installation. Ceci est d’ailleurs préconisé dans la notice de pose SOLRIF (SOLRIF étant le fournisseur du système d’intégration de SOLAR FABRIK).
Page 8 des instructions de montage SOLRIF : « L’étrier de montage verre est prévu comme mesure supplémentaire, mais n’est pas nécessaire à chaque fois, cela dépend des dimensions du module et des exigences statiques. »
http://www.schweizer-metallbau.ch/filea ... 090901.pdf

L’installation électrique a été faite dans les règles de l’art. L’utilisation de goulottes n’est pas obligatoire.
Je parcoure également de façon régulière le présent forum, ainsi que les sites des professionnels du métier. J’ai constaté sur les photos de nombreuses installations certaines erreurs que les agents du consuel de notre région n’auraient pas laissé passer :
- Utilisation de la même goulotte pour les courants continu et alternatif,
- Non mise à la terre des châssis des onduleurs, etc…

Je tiens à vous informer que concernant l’installation objet des présents échanges, le client m’a fait part des félicitations de l’architecte des bâtiments de France ainsi que des techniciens qu’ERDF avaient mandatés pour le raccordement de l’installation.
Nous sommes une petite entreprise artisanale et nous avons le souci du travail bien fait, sans doute comme la plupart d’entre vous.
Notre métier est tellement investi de personnes sans scrupules, qu’il est dommage de s’accrocher entre professionnels consciencieux.
Néovolt - L'énergie des générations futures - viewtopic.php?f=76&t=23989

Avatar du membre
ericg
Modérateur
Modérateur
Messages : 5222
Enregistré le : 23 mars 2009 01:00
Localisation : 31

Re: Installation 3Kwc dans le 68

Messagepar ericg » 25 mars 2013 15:42

2 messages en 4 années d'inscription, pas mal :mrgreen:
Concernant les arguments développés, j'ai quelques questions:

-pourquoi utiliser la notice Solrif alors que Solar Fabrik en a développé une, qui va à priori plus loin en nombre de crochets? Quid de la garantie a appliquer en cas de problème? De plus, la notice Solrif que vous citez précise bien que le nombre de crochets est fonction des dimensions du module et des contraintes statiques. Il est demandé d'utiliser le programme ProSolrif afin de determiner le plan de calepinage et le nombre de crochets. celà a t il etait fait? Si oui, pas de souci de ce coté là.

-Vous indiquez vous referer à la notice Solrif, mais celle ci decrit l'installation sur planches horizontales,et non pas verticales, comme vous l'avez fait. C'est la notice Solar Fabrik qui decrit sur plaches verticales. Pouvez vous confirmer que les planches verticales tenant les crochets ont été vissées directement dans les liteaux? Si oui, celà est contraire aux 2 notices de poses, les liteaux ne presentant pas les caractéristiques mécaniques suffisantes pour resister à l'arrachement.

-l'ecran est posé sur support horizontal non continu, ce qui est contraire à la norme. Pas trop génant vu la pente, mais c'est dommage. Il a au moins le mérite d'être posé.

Je suis d'accord sur la partie éléctrique, mais quand il n'y a plus grand chose à critiquer, on s'arrete à l'esthétique :mrgreen:
Pour info, il me semble que la segregation des cables CC et CA n'est plus d'actualité

Le but n'est pas de descendre l'installation mais de s'assurer que ricweb13 a une installation conforme aux preconisations des constructeurs et à la norme. En l'etat, la partie en toiture me semble à reprendre, et pas pour des raisons esthétiques mais bien pour des problèmes structuraux.

Edit: concernant le nombre de crochets, la notice Solar Fabrik ne laisse pas de place au calcul: 4 crochets pour les modules L et XL, voir page 16 de ce documentdocument
Remarque : L'ensemble de mes propos est personnel et mes interventions en tant que modérateur sont de couleur verte ou rouge
Ma fiche BDPV - Mon site avec ma prod grace à Jsunnyreports*

Avatar du membre
Azer
Membre GPPEP
Membre GPPEP
Messages : 2181
Enregistré le : 30 janv. 2009 01:00
Localisation : 78

Re: Installation 3Kwc dans le 68

Messagepar Azer » 25 mars 2013 16:39

Neovolt a écrit :Bonjour, à tous,
Je suis l’installateur de Ricweb13 et je tiens à vous remercie de vos remarques, pour certaines très constructives.
Nous sommes une petite entreprise artisanale et nous avons le souci du travail bien fait, sans doute comme la plupart d’entre vous.
Notre métier est tellement investi de personnes sans scrupules, qu’il est dommage de s’accrocher entre professionnels consciencieux.

Malheureusement, on peut être une petite entreprise sérieuse et mal travailler.
Les notices sont faites pour aider les petites entreprises sérieuses à bien travailler.

Pages 25 de la notice de Solar Fabrik il est demandé de faire le "montage de la sous construction" et vous ne l'avez pas fait d'où nos observations. (voici ce que montre la notice)


Donc il fallait bien rajouter entre les liteaux, des planches de l'épaisseur de ces liteaux, vissées dans les chevrons verticaux, pour pouvoir fixer les planches verticales de support des panneaux ailleurs que dans les liteaux qui n'ont eux aucune résistance mécanique.

Comme l'a dit "ericg" page 16 il est bien précisé qu'il faut 4 crochets par panneaux.

Donc, comme vous êtes une entreprise sérieuse (ce dont je ne doute pas) vous allez tous faire pour remettre cette installation en conformité.

Azer

PS: Vous dites ne jamais avoir déclaré de sinstre. (Ce n'est pas parce qu'on n'a jamais eu d'accident que l'on conduit bien)
Heureusement pour vous car un montage qui n'est pas conforme aux notices de pose constructeur n'est pas garanti par les assurances décenales.


Retourner vers « Une place pour la description de votre installation raccordée au réseau (vente totale/surplus ou autoconsommation) »
