Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 09:44
par tignous84
rolrider a écrit :tu as deux risques.
avec les leds des deux SSR tu augmentes l'intensité que dois sortir le gpio de l'Atmega.
et aussi l'intensité que doit produire l'alim du compteur.

pour l'Atmega, le risque est de griller le gpio.
pour l'alim, c'est moins grave, si on tire trop la tension risque juste de chuter en dessous de 3.3V.

pour cette situation, le moc 3021 pourrait être remplacé par un moc 3023 (de mémoire) qui demande que 5mA pour commuter (en modifiant aussi la résistance série avec la led du moc pour diminuer l'intensité à 5mA)

je peux tester de mon coté si tu es intéressé avec deux SSR modifié moc 3021.


On est déja limite avec un seul SSR en commande continue ,l'alim va se mettre à genoux :(

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 09:50
par Lmiky
Ok je test pas alors et je reste avec les 2routeurs branché .Merci

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 10:03
par tignous84
Si quelqu'un peut essayer une bobine de relai 220 en parallèle sur le contact du thermostat .
Elle devrait se trouver alimentée à travers la resistance du CE quand il a atteint sa température ? ;)

Et permettre d'alimenter d'autres charges ....

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 10:15
par marco67660
Un contact suffit largement pour commander un, deux ou trois relais en même temps et ainsi commander plusieurs appareils ou dévier ce qu'on veut. À proximité du chauffe eau on pose simplement une petite boîte étanche avec un rail DIN , dessus un relais ou deux selon sont besoin qui sont alimentés par le thermostat. C'est ensuite le relais qui va être le reflet de l'état du thermostat et alimenter les résistances électriques. Tignous84 tu as donc un ballon électrique que tu fais entrer dans ton chauffe eau gaz mais celui ci est à chauffe instantané ?

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 11:08
par rolrider
Ok je test pas alors et je reste avec les 2routeurs branché .Merci

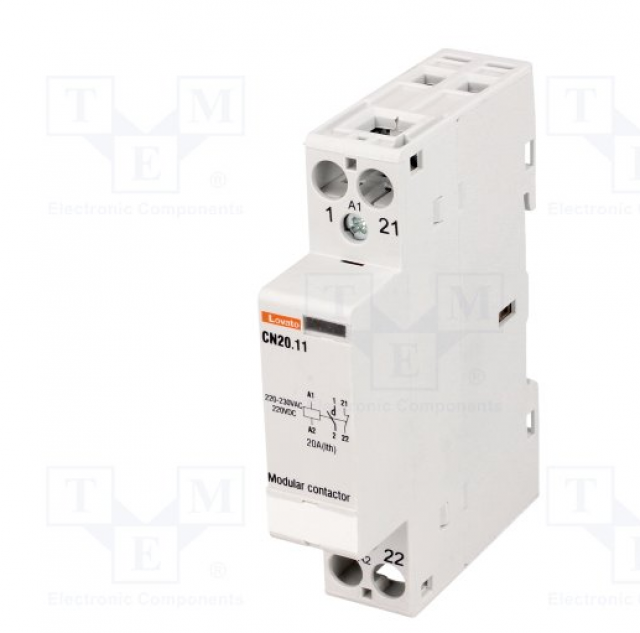

perso, j'aurais utilisé un contacteur NO NC comme celui-ci

tu as la phase sortant du SSR qui arrive en 2 et 22
en 21 tu vas vers le ballon (phase)
en 1 tu vas vers l'halogène (phase)

et tu commute la bobine (A1-A2) par ton boitier température.

c'est plus simple que deux routeurs

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 11:11
par tignous84
marco67660 a écrit :Tignous84 tu as donc un ballon électrique que tu fais entrer dans ton chauffe eau gaz mais celui ci est à chauffe instantané ?

Oui,si tu jettes un oeil sur mon install, je me suis aperçu après 15 ans qu'en été,je brûlait 400 kWh de gaz par
mois . :o
L'automne dernier,J'ai ajouté un ballon de 80 litres alimenté par le routeur en amont de la chaudière .
j'ai un programmateur qui n'alimente celle ci que de 8 à 10 et de 19 à 20 heures .
Et du coup,je ne consomme plus que 40 kWh :) 90% de solaire

:sun: :sun: :sun: :sun: :sun: :sun:

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 08 oct. 2018 13:27
par Lmiky
rolrider a écrit :
Ok je test pas alors et je reste avec les 2routeurs branché .Merci


perso, j'aurais utilisé un contacteur NO NC comme celui-ci

tu as la phase sortant du SSR qui arrive en 2 et 22
en 21 tu vas vers le ballon (phase)
en 1 tu vas vers l'halogène (phase)

et tu commute la bobine (A1-A2) par ton boitier température.
En effet beaucoup plus simple.merci

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 11 oct. 2018 15:12
par juniorenclave
bonjour
Petite interrogation!
Toujours a la recherche d'optimiser le routeur qui marche super bien et dans l'esprit de coller au plus près a laCACSI.
Tignous84 quelle serait selon toi les effets si on restreins la plage de contenance du bucket.
Par exemple au lieu de 3600 J disons au pif 3000
et dans ce cas devrais t'on jouer aussi sur le seuil de déclenchement.
Je dit cela parce qu'a l'origine le routeur a été conçu pour récupérer de l'énergie, mais pas pour répondre a la CASI et au Linky.
Mais bon je le dit a nouveau tel qu'il est c'est une merveille.
Je rappelle que les produits commerciaux laisse "fuir" 100W et ce n'est pas rien au vue du prix ou ils sont mis sur le marché

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 11 oct. 2018 15:49
par tignous84
0 et 3600 ne sont que des butées .(quand on débranche le jack par exemple)

En fait l'espace de travail n'est que de 2300 à 1300 joules qui correspond à 0 ... 85 % de la demi-période.
ça constitue une constante de temps qui intervient directement dans la boucle de régulation .
Puisque c'en est une (il faut maintenir le courant au nœud de raccordement à zéro )
Restreindre l'espace ,ce serait augmenter le gain ....risques d'instabilités !

j'ai mesuré (sur ton compteur) de l'ordre de 0.120 Wh par jour pour 6 kWh moyens dérivés soit 2%.

NB la fonction énergie mètre permet d'affiner la valeur de POWERCAL

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 11 oct. 2018 17:46
par juniorenclave
bonjour
OK, merci pour les précisions.
j'ai mesuré de l'ordre de 0.120 Wh par jour pour 6 kWh moyens dérivés soit 2%.


c'est vraiment très peu, par contre tu n'as pas trop de consommation "résiduelle", je veut dire par la tu n'accepte pas une légère consommation afin d'être sur d'être proche du zéro injection?
Je me souvient avec le routeur des Anglais en burts tu avait toujours environ 20 a 30Wh en permanence.
La, en phase de routage tu sais quelle conso résiduelle tu as environ?
perso, j'arrive a rester proche de zéro consommation résiduelle en phase de routage, mais au prix d'une légère injection. (c'est un choix sur la ligne marge de sécurité de la routine)
Pfff, Le linky arrive au printemps chez nous.
J'ai lu et relu les docs. A ce que j'ai compris la TIC en historique ne remonte pas l'injection, par contre en standard elle le remonte. Cette information est dispo un peu partout. Mais ou Enedis est moins bavard c'est sur ce qui remonte chez eux "anciennement téléreport"
On pourrait imaginer deux cas de figure:
1) pas déclaration et linky en mode historique
2) déclaration CACSI et linky en mode standard.
Mais quelles informations remontent chez eux dans ces deux cas. Va savoir! ils nous compliques la vie!!

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 11 oct. 2018 18:02
par tignous84
Comme j'ai les deux routeurs j'ai comparé les résultats (toutes choses égales par ailleurs)


Le soutirage résiduel comme l'injection ne sont pas constants ,ils dépendent entre autres de la puissance et
des variations (changement de charge,passages nuageux etc...

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 11 oct. 2018 22:02
par juniorenclave
bonsoir
merci pour tous ces documents et commentaires

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 12 oct. 2018 09:17
par Yeuses
tignous84 a écrit :Comme j'ai les deux routeurs j'ai comparé les résultats (toutes choses égales par ailleurs)


Le soutirage résiduel comme l'injection ne sont pas constants ,ils dépendent entre autres de la puissance et
des variations (changement de charge,passages nuageux etc...


Toutes choses égales sauf le Safety marging ? On voit tout de même que l'injection est assez régulière sur le kit de Robyn et cela doit donc pouvoir se rectifier en modifiant ce paramètre ;)

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 12 oct. 2018 09:24
par tignous84
Très juste,mais à l'époque ,j'étais ignorant,Robin m'a envoyé son système clé en main et ne m'a pas dit quel réglage
de SM il avait mis ....bien des choses se sont passée depuis un an ,et il serait malvenu de lui demander maintenant:(

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 13 oct. 2018 11:50
par dany76
Je viens de finir l'installation électrique du routeur et par cette belle journée je suis entrain de tester l'installation. En ce moment je produis plus que ce que je consomme donc le ECS se met en fonctionnement :

En ce moment :

3A sur la pince ampèremétrique du multimètre sur la phase des panneaux
entre 20 et 50V sur le relais en direction de l'ECS
et le linky oscille par moment entre 0 (avec la flèche vers gauche et 700VA toutes les secondes) et parfois reste constant sur une valeur entre 500VA et 800VA

Ce fonctionnement vous parait-il normal ?

Ce que je ne comprend pas c'est que je devrais être proche de 0 sur le linky ?

Qu'en pensez-vous

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 13 oct. 2018 12:25
par AirConOne
dany76 a écrit :.....
et le linky oscille par moment entre 0 (avec la flèche vers gauche et 700VA toutes les secondes) et parfois reste constant sur une valeur entre 500VA et 800VA

Ce fonctionnement vous parait-il normal ?

Ce que je ne comprend pas c'est que je devrais être proche de 0 sur le linky ?

Qu'en pensez-vous

Pareil chez moi, ça marque 300 ou 400 VA mais 10 watt réel ( monitoring du PV routeur) et si je compte les les impulsions du linky, on est bon.
Ce con de linky ne m a jamais afficher un valeur en dessous de 100 VA :).

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 13 oct. 2018 12:46
par tignous84
Ce sont les Watts qui comptent ,pas les VA :o

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 13 oct. 2018 13:14
par dany76
Merci pour ce retour, donc tout est normal. En ce moment 4A sur la pince ampèremétrique sur les panneaux, le voyant du linky ne clignote pas et mon ECS est en fonctionnement

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 13 oct. 2018 13:40
par tignous84
dany76 a écrit :Merci pour ce retour, donc tout est normal. En ce moment 4A sur la pince ampèremétrique sur les panneaux, le voyant du linky ne clignote pas et mon ECS est en fonctionnement


La seule chose qui compte si j'ose dire ,c'est le temps entre deux pulses ;tu en déduis la puissance injectée .

P= 3600 / T
Un pulse par minute ,c'est 60 W (beaucoup)

Re: AUTOCONSO OPTIMISEUR en controle de phase REALISATION

Posté : 14 oct. 2018 18:39
par president13
hello,

juste un petit message de félicitations.
j'ai lu les 53 pages....
et vous faites du bon boulot!
chapeau bas!

:)
